全自動自清洗過濾器
簡介
全自動自清洗過濾器克服傳統過濾產品的納污量小、易受污物堵塞、過濾部分需拆卸清洗且無法監控過濾器狀態等眾多缺點，具有對原水進行過濾并自動對濾芯進行自動清洗排污的功能，且清洗排污時系統不間斷供水，可以監控過濾器的工作狀態，自動化程度很高.
結構

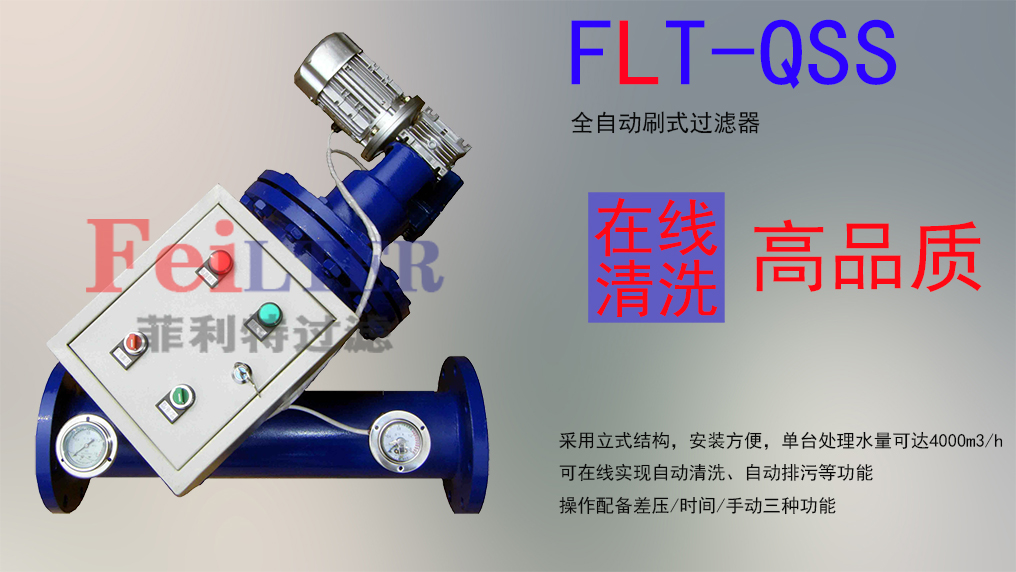

全自動自清洗過濾器由殼體、多元濾芯、
反沖洗機構、電控箱、減速機、電動閥門和
差壓控制器等部分組成。殼體內的橫隔板將
其內腔分為上、下兩腔，上腔內配有多個過
濾芯，這樣充分利用了過濾空間，顯著縮小
了過濾器體積，下腔內安裝有反沖洗吸盤。
工作時，濁液經入口進入過濾器下腔，又經
隔板孔進入濾芯的內腔，大于過濾芯縫隙的
雜質被截留，凈液穿過縫隙到達上腔，后
從出口送出。
工作原理
含雜質的水由入口進入過濾器，先流經粗濾網①進行粗過濾，然后進入細濾網②內腔進行細過濾，過濾后的凈水由出口流出。過濾出來的雜質吸附在細濾網上，并因此形成了濾網內外表面的壓差。當壓差達到設定值時（比如0.5 Bar時），壓力傳感器傳送信號給控制器，控制器打開排污閥④從排污口排出，結果使得水力馬達腔和雜質收集器③和⑤室的壓力下降，從而產生了類似于真空清洗原理的負壓抽吸，濾網表面 的雜質隨著反沖洗水通過集污器和水力馬達⑦排到污水腔⑥，經過排污孔排出。排水使水力馬達和雜物收集器旋轉，以使整個濾網得以沖洗。大尺寸的過濾器還帶有驅動缸⑧以控制雜質收集器的縱向移動，并防止其移動過快，使整個濾網能被噴嘴沖洗。整個反沖洗過程自動控制，只需數秒，在自清洗過程中不會造成主水流的中斷。
技術參數
1、單臺流量：30-1200立方米 更大流量可多機并聯
2、小工作壓力：0.2MPa
3、大工作壓力：1.6 MPa、2.5 MPa
4、高工作溫度：80度，過濾精度100-3500微米
5、控制方式：壓差，時間及手動
6、清洗時間：20-60秒
7、清洗機構轉速14-20rpm
8、清洗壓損：0.1-0.6 bar
9、控制電壓：交流200V
10、額定電壓：三相200V、380V、50HZ
應用范圍
全自動過濾器主要用于凈化水用途，可用于工業、農業、電力、電子、醫藥、食品、印染、建筑、鋼鐵、冶金、造紙，煤礦，游泳池，景觀，綠化等各行各業的水過濾、水處理、水改造特別是對水質要求較高的微濾領域，全自動過濾器有很多功能可去除水中泥沙、粘土、鐵銹、懸浮物、藻類、生物粘泥、腐蝕產物、大分子細菌、有機物及其它微小顆粒等雜質，達到水質凈化的目的。
